Platine acier IPE 120x104x10 mm-2 trous D.14 mm-Ref. PLIPE120x104-10

La platine acier PLIPE120x104-10 est une solution de fixation robuste et polyvalente, spécialement conçue pour les profils métalliques de type IPE 80, IPE 100 et IPE 120. Idéale pour les professionnels de la construction métallique, de la métallerie et du bâtiment, elle garantit une fixation fiable et durable pour de nombreuses applications.

CARACTERISTIQUES TECHNIQUES :

Largeur : 120 mm

Longueur : 104 mm

Épaisseur : 10 mm

Matériau : acier

Perçages : 2 trous

Diamètre : 14 mm

Positionnés dans l’axe de la largeur (à 60 mm)

Implantés à 20 mm du bord dans le sens de la longueur

Entraxe : 64 mm

Compatibilité : boulonnerie M12 (avec jeu de montage adapté)

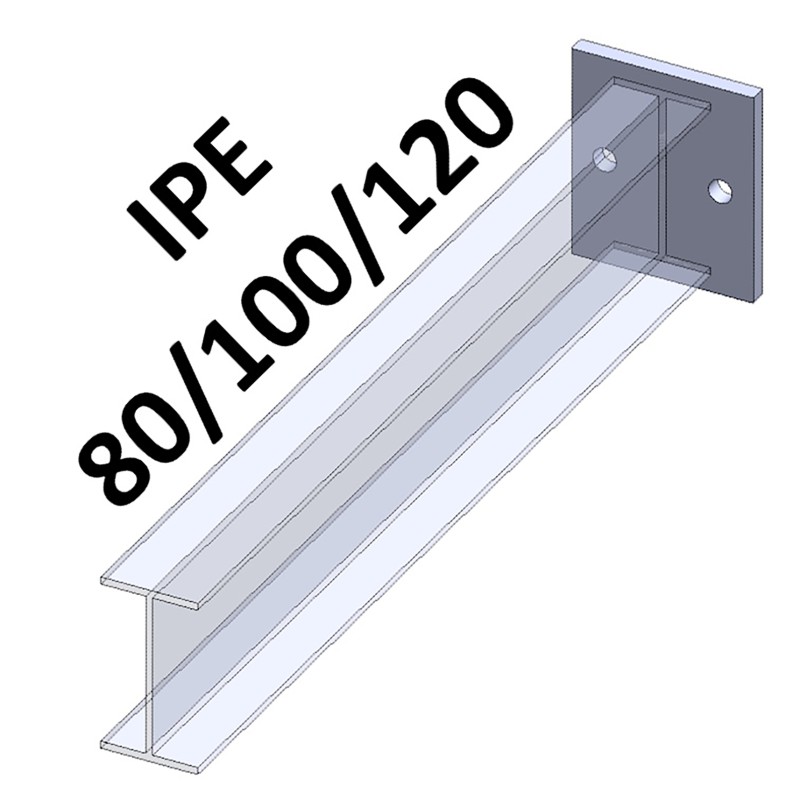

Cette platine pour IPE est spécifiquement conçue pour s’adapter aux profils suivants : IPE 80, IPE 100, IPE 120.

Elle assure un positionnement précis et une fixation sécurisée des poutrelles métalliques.

APPLICATIONS POLYVALENTES :

Au-delà de son utilisation pour les poutrelles IPE, la PLIPE120x104-10 est une platine multifonction adaptée à de nombreuses configurations :

Fixation de poteaux métalliques au sol.

Fixation murale d’éléments mécano-soudés.

Assemblage de structures métalliques.

Support de pièces techniques en construction métallique.

AVANTAGES PRODUIT :

Platine robuste en acier pour une excellente résistance mécanique.

Compatibilité avec plusieurs sections IPE.

Perçages optimisés pour une fixation rapide et précise.

Polyvalence d’utilisation (sol, mur, structure).

Adaptée aux environnements professionnels exigeants.

Pourquoi choisir la platine PLIPE120x104-10 ?

Solution fiable pour fixation de poutrelles IPE.

Mise en œuvre simple avec boulonnerie standard M12.

Conception adaptée aux contraintes chantier.

Idéale pour structures métalliques, poteaux et supports mécano-soudés.

Accès restreint documentations :

lien fichier DWG

(Les dimensions et caractéristiques de nos produits, présentées sur les plans ou fichiers DWG/DXF disponibles sur notre site, sont indicatives et peuvent être modifiées sans préavis. Des variations de dimensions peuvent survenir en raison des méthodes de fabrication. De plus, les articles fournis doivent être redressés, ajustés et recoupés par le client selon ses besoins lors de l'installation.)

L’utilisation de cet article dans vos fabrications vous impose de vérifier et de veiller au strict respect des normes de fabrication et du D.T.U. en vigueur.
